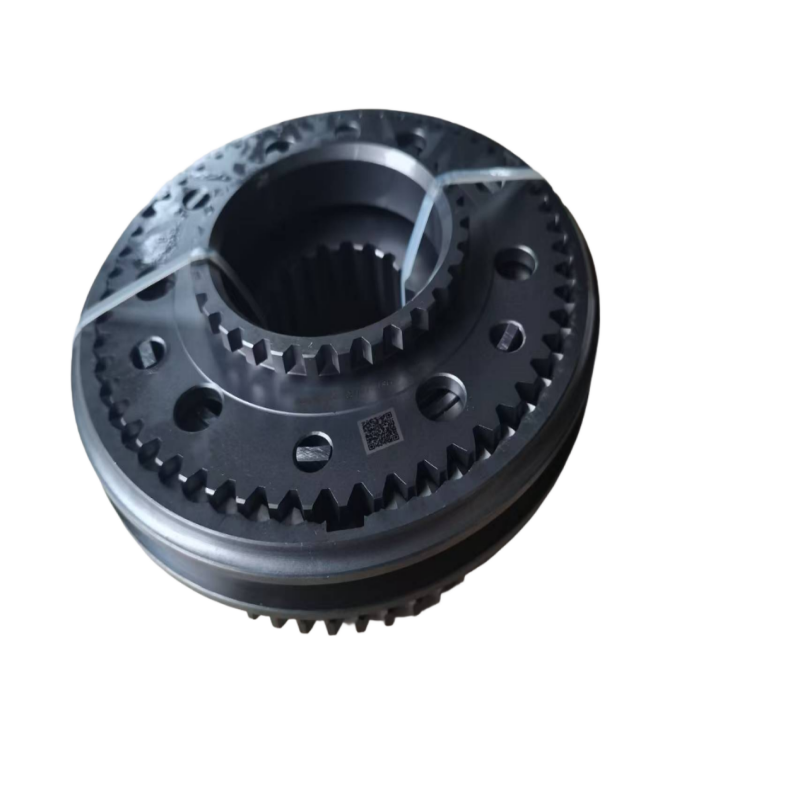

Синхронизатор первой и второй передач 12-ступенчатой главной коробки передач
Синхронизатор первой и второй передач 12-ступенчатой главной коробки передач
Модель изделия: 12JS160T-1701170
Обзор изделия
Это изделие представляет собой синхронизатор первой и второй передач, специально разработанный для главной коробки передач серии 12JS160T. Этот узел устанавливается на переднем конце вала второго редуктора (выходного вала) главной коробки передач и отвечает за переключение между первой и второй передачами. Это основной компонент механизма переключения главной коробки передач, несущий на себе наибольшую нагрузку.
Описание
маркер
Синхронизатор первой и второй передач 12-ступенчатой главной коробки передач
Модель изделия: 12JS160T-1701170
Обзор изделия
Это изделие представляет собой синхронизатор первой и второй передач, специально разработанный для главной коробки передач серии 12JS160T. Этот узел устанавливается на переднем конце вала второго редуктора (выходного вала) главной коробки передач и отвечает за переключение между первой и второй передачами. Это основной компонент механизма переключения главной коробки передач, несущий на себе наибольшую нагрузку.
Применимые модели коробок передач
Наименование | Описание
Тип коробки передач | 12-ступенчатая коробка передач с двумя промежуточными валами, основной редуктор + задний вспомогательный редуктор, усиленная коробка передач
Входной крутящий момент | 1600 Н·м
Передачное число основного редуктора | 6 (1-я, 2-я, 3-я, 4-я, 5-я, 6-я передачи)
Место установки | Передняя часть второго вала основного редуктора (выходной вал), между 1-й и 2-й передачами
Примечание: 12JS160T — одна из наиболее распространенных моделей на 12-ступенчатой платформе Fast Gear, широко используемая в тяжелых тягачах, грузовиках и самосвалах мощностью 420-460 лошадиных сил, занимающая очень большую долю рынка. Главная коробка передач имеет 6 передач переднего хода, включая:
Передачи 1-2: Обычно двухконусный синхронизатор (артикул 1701170)
Передачи 3-4: Синхронизатор (1701180)
Передачи 5-6: Синхронизатор (1701190)
Основные функции
1. Переключение передач: Плавное переключение между 1-й и 2-й передачами главной коробки передач при запуске автомобиля, движении в гору с большой нагрузкой или на низких скоростях.
Синхронизация скоростей: Синхронизирующие кольца и коническое трение между 1-й и 2-й передачами на втором валу быстро синхронизируют скорости передач со вторым валом, предотвращая скрежет и удары при переключении.
Выдерживает максимальную нагрузку при переключении передач: Синхронизаторы 1-й и 2-й передач несут на себе самую большую нагрузку среди всех синхронизаторов главной коробки передач, поскольку крутящий момент на входе трансмиссии максимален во время запуска и переключения передач на низких оборотах при большой нагрузке. Данное изделие специально разработано для таких условий эксплуатации.
Конструкция
Компоненты | Описание
Ступица синхронизатора | Шлицевое соединение с передним концом второго вала главной коробки передач (выходного вала), вращается вместе со вторым валом.
Втулка скользящей шестерни | Перемещается аксиально влево или вправо, зацепляясь с 1-й или 2-й передачей соответственно.
Синхронизаторное кольцо (коническое кольцо) | Двойная коническая конструкция (требует большой синхронизирующей способности для крутящего момента 1600 Н·м), фрикционный материал покрыт молибденом.
Позиционирующий ползунок и пружина | Управляет нейтральным, левым и правым положением и блокировкой втулки скользящей шестерни.
Стопорный штифт | Обеспечивает зацепление втулки скользящей шестерни только после завершения синхронизации.
Технические характеристики
Параметры | Спецификации
Полный код | 12JS160T-1701170
Применимые серии редукторов | 12JS160T / 12JSD160T / 12JS160TA и др., платформа 1600 Н·м
Место установки | Передний конец второго вала главного редуктора, между 1-й и 2-й передачами.
Диапазон входного крутящего момента | 1600 Н·м
Коническая конструкция синхронизатора | Двойной конический (стандартная конфигурация)
Параметры шлицов | Эвольвентный шлицевой вал, модуль 2,5, угол зацепления 30°
Фрикционный материал: сталь с молибденовым напылением (высокая износостойкость, термостойкость и стойкость к абляции)
Количество позиционирующих ползунков: 3
Особенности продукта:
Основная рыночная модель: 12JS160T — одна из наиболее распространенных коробок передач на китайском рынке большегрузных автомобилей. Эта деталь отличается высокой универсальностью и простотой в приобретении.
Двухконусная конструкция поверхности: по сравнению с одноконусной поверхностью, синхронизирующая способность увеличена примерно на 40%, эффективно предотвращая абляцию и проскальзывание при запуске двигателя на высоких оборотах и переключении передач.
Усовершенствованный фрикционный материал: синхронизирующее кольцо изготовлено с использованием процесса молибденового напыления, обеспечивающего превосходную термостойкость и длительный срок службы.
Точная обработка: ступица шестерни и втулка скользящей шестерни изготовлены методом шлифовки, что обеспечивает точный зазор и четкое ощущение переключения передач.
Прямая замена: готова к использованию сразу после распаковки, полностью соответствует стандартам сборки первой и второй передач главного редуктора 12JS160T.
Область применения
Типичные модели автомобилей:
Jiefang: J6P (420-460 л.с.), JH6, HanV
Dongfeng: Tianlong KL, Tianlong VL (двигатель Renault/Cummins)
Sinotruk: Howo T7H, Howo TX7
Shaanxi Automobile: Delong X3000, Delong M3000
Foton: Auman EST, Auman GTL
Другие: Chenglong H7, Hongyan Jieshi, JAC Gallop K7
Типичные условия эксплуатации:
Междугородняя логистика (автомагистрали, 1-я и 2-я передачи используются реже, но используются для трогания с места и подъема в гору)
Тяжелые самосвалы, перевозка песка и гравия (частое переключение 1-й и 2-й передач)
Портовая тяга, доставка на короткие и средние расстояния
Меры предосторожности при установке
Шаги | Основные моменты
1. Проверка деталей | Подтверждение номера новой детали 12JS160T-1701170 1. Сравните старую деталь. Проверьте, соответствует ли модель коробки передач на заводской табличке 12JS160T/12JSD160T/12JS160TA.
2. Подтверждение местоположения | Убедитесь, что старая деталь находится в главной коробке передач между 1-й и 2-й передачами (ближе к стороне сцепления, обратите внимание на отличие от синхронизатора 3-й-4-й передач 1701180).
3. Проверка сопрягаемых деталей | Одновременно проверьте коническую поверхность 1-й передачи, коническую поверхность 2-й передачи, передний подшипник 2-й передачи, передний подшипник 2-й передачи, передний подшипник 2-й передачи, вилку переключения и ползунок на втором валу. Коническая поверхность первой передачи особенно подвержена износу; рекомендуется уделить ей особое внимание при осмотре.
4. Очистка | Перед сборкой тщательно очистите все детали дизельным топливом или специальным чистящим средством, чтобы удалить антикоррозионное масло и загрязнения.
5. Смазка | Нанесите масло Fast Gearbox (GL-4 80W-90) на шлицы и конические поверхности во время установки.
6. Проверка зазоров | Площадь контакта между синхронизирующим кольцом и соответствующей конической поверхностью шестерни должна составлять ≥ 80%; зазор затяжки синхронизирующего кольца (зазор назад) должен составлять 0,3~0,7 мм.
7. Ползунок и пружина | Проверьте гибкость ползунка и соответствие усилия пружины требованиям. Рекомендуется одновременно заменить ползунок и комплект для ремонта пружины.
8. Момент затяжки | Информация о соответствующих контргайках на двух валах приведена в руководстве по техническому обслуживанию коробки передач Fast Gearbox (стандартный момент затяжки для 12JS160T: гайка входного вала 280–330 Н·м, гайка заднего конца второго вала 250–300 Н·м).
